一：用途及產品特點：

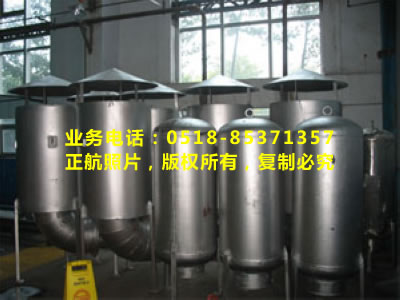

    安全閥排汽消音器主要用于電力、化工、冶金等行業中各類泄壓安全閥、PCV安全閥和ERV泄放排汽閥的高溫高壓排放蒸汽的有效消聲。
    安全閥消聲器是以針對中高頻噪聲為主，且消減噪聲的同時不能影響安全閥的起座和回座，所以TA系列安全閥排汽消聲器我們采用了通孔擴容降壓結合阻聲吸音的消聲原理，其中以通孔擴容降壓代替小孔噴注，在結構上確保安全閥排汽時順暢，復合式阻聲吸音罩及阻聲吸音片的結構能夠有效地吸收剩余中高頻噪聲；PA系列安全閥排汽消聲器采用了由通孔擴容降壓管及小孔噴射放散殼體構成。擴容降壓管將汽流分注，經此噪音衰減并減少聲音的再次產生。小孔噴射放散殼體是用不銹鋼加工鉆孔的具有眾多小孔的小孔元件，把具有寬頻帶的排汽噪聲推向人耳不敏感的超高頻區域，并加速聲音的衰減。東勱電力設備安全閥排汽消聲器具有以下優點：
    1、消聲器的消聲量能滿足《工業企業噪聲衛生標準》的要求，使出口噪聲降低36-39分貝（A聲級）；
　　2、消聲同時不影響安全閥的流量，不影響安全閥的起跳和回座。
　　3、消聲器的結構性能適應瞬間排放高溫、高壓蒸汽的沖擊。

二、鍋筒安全閥排汽消音器原理：
　　恒益電力設備TA系列鍋筒安全閥排汽消音器采用了抗、噴、阻的消聲原理，其中以大孔擴容降壓代替微孔穿板型，在結構上首先保證安全門排汽必須順暢的原理，多層次穿孔吸聲，并結合了阻性消聲原理，讓蒸汽聲波進入多孔吸聲材料中的無數小孔內，激發多孔材料分子震動，使聲能為了克服摩擦阻力和粘滯力而變成熱能，即達到了理想的消聲效果，更保證了蒸汽順利排放。

三、安全閥排汽消聲器安裝須知：
　�。�1）鍋筒安全閥排汽消音器應垂直于爐頂安裝，如圖所示，用型鋼支架將消聲器固定支座或落地支腿與爐頂相固定。
　�。�2）為增加爐頂高空的抗風能力，對于體形較大消聲器應采用支承式，及在消聲器前的排汽管裝一段膨脹彎管以吸收熱脹。
　�。�3）安全閥排汽消聲器下部的排水口應暢通接到地溝，不應裝配閥門。
　�。�4）安全閥排汽消聲器裝在爐頂平臺，對于TA系列抗噴阻消聲器及FHX系列復合式消聲器排汽出口在頂部，應用薄板(不銹鋼板、鍍鋅鋼板)制作防雨罩一只及周邊加裝防護網罩。
　　（5）安全閥或排汽閥與消聲器這間的排汽管道上應沒有疏水點。
　�。�6）對于PA系列小孔消聲器，安裝前應以防小孔堵塞，如新裝的鍋爐或恢復性檢修，投入運行前應先安裝吹管集粒器，沖管消聲器對管路系統進行吹管，清除管道內的雜物。
（7）原則上一只安全門配一只消聲器。對雙座式安全門應在安裝時將排汽管合并成一根排汽管與消聲器連通。
