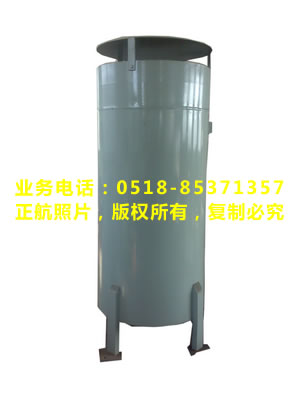

| 電磁閥消音器
|
| 產品名稱：電磁閥消音器 |
|
| 瀏覽次數： |
|
 產品詳細介紹 |
| 電磁閥用的消聲器的消聲原理是利用腔與管的適當組合，來達到兩種作用來消聲的： 一是利用管道截面突變(即聲抗的變化)使沿管道傳播的聲波向聲源方向反射回去，從而使聲能反射回原處； 二是利用幾個界面的反射，使原來第一個向前傳播的聲波又回到原點，并再次折回向前傳播，該點與尚未被反射的第二個向前傳播的聲波匯合，而且兩者在振幅上相等，在相位上差180度的奇數倍，從而互相干涉而抵消。
通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。
特點：流體壓力范圍上限較高，可任意安裝(需定制)但必須滿足流體壓差條件
電磁閥使用
在氣路(或液路)上來說，兩位三通電磁閥具有1個進氣孔(接進氣氣源)、1個出氣孔(提供給目標設備氣源)、1個排氣孔(一般安裝一個消聲器，如果不怕噪音的話也可以不裝@_@)。
兩位五通電磁閥具有1個進氣孔(接進氣氣源)、1個正動作出氣孔和1個反動作出氣孔(分別提供給目標設備的一正一反動作的氣源)、1個正動作排氣孔和1個反動作排氣孔(安裝消聲器)。
對于小型自動控制設備，氣管一般選用8~12mm的工業(yè)膠氣管。電磁閥一般選用日本SMC(高檔一點，不過是小日本的產品)、臺灣亞德客(實惠，質量也不錯)或其它國產品牌等等。
在電氣上來說，兩位三通電磁閥一般為單電控(即單線圈)，兩位五通電磁閥一般為雙電控(即雙線圈)。線圈電壓等級一般采用DC24V、AC220V等。
兩位三通電磁閥分為常閉型和常開型兩種，常閉型指線圈沒通電時氣路是斷的，常開型指線圈沒通電時氣路是通的。
常閉型兩位三通電磁閥動作原理：給線圈通電，氣路接通，線圈一旦斷電，氣路就會斷開，這相當于“點動”。
常開型兩位三通單電控電磁閥動作原理：給線圈通電，氣路斷開，線圈一旦斷電，氣路就會接通，這也是“點動”。
兩位五通雙電控電磁閥門動作原理：給正動作線圈通電，則正動作氣路接通(正動作出氣孔有氣)，即使給正動作線圈斷電后正動作氣路仍然是接通的，將會一直維持到給反動作線圈通電為止。
給反動作線圈通電，則反動作氣路接通(反動作出氣孔有氣)，即使給反動作線圈斷電后反動作氣路仍然是接通的，將會一直維持到給正動作線圈通電為止。這相當于“自鎖”。
基于兩位五通雙電控電磁閥的這種特性，在設計機電控制回路或編制PLC程序的時候，可以讓電磁閥線圈動作1~2秒就可以了，這樣可以保護電磁閥線圈不容易損壞。 |
| | |
| |
|
|
|
|
