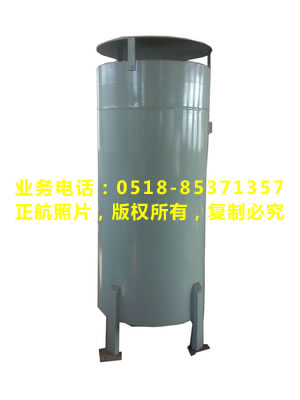

| 鍋爐排氣消聲器
|
| 產品名稱：鍋爐排氣消聲器 |
|
| 瀏覽次數： |
|
 產品詳細介紹 |
一、鍋爐排氣消聲器用途
鍋爐排氣消聲器主要應用于電站發電廠、石油化工、有色金屬冶煉、造紙、紡織印染等工業的鍋爐蒸汽排放及其它氣體消聲排放的有效消聲。是消除蒸汽排放性噪聲的重要措施。主要使用與發電、化工、冶金、紡織等工業部門中的鍋爐汽輪機等熱力設備蒸汽排放的有效消聲。本鍋爐排汽消聲器是根據抗、噴、阻復合消聲原理所研制，具有消聲量大、體積小、重量輕及安裝方便的優點。
二、消聲器原理
鍋爐排氣消聲器系綜合了最合理的消聲器原理所設計。高壓蒸汽在消聲器內經一次控流后進入降壓體經大容積擴壓后，從而形成低壓蒸汽后噴出，在此過程中，汽流內能部分轉化成某種頻率的聲能，其噪聲雖然功率大為削弱，但往往會因排汽偏離設計值等諸原因。為抑制高壓汽流排放噪聲，當前世界上已具有多種形式的的消聲器，其消聲器原理大多采用多級節流降壓，由于其結構復雜、重量大、難以解體檢修，因而限制了其應用范圍。本新型結構的消聲器克服了上述缺點。使噪聲仍然高于標準值。為此，在降壓體外設計了一只雙層結構的阻聲罩，它系根據降壓體所發出的剩余噪聲的頻譜特性所是設計，用以有效地吸收剩余噪聲。當用戶按要求，安裝后，總消聲量要達35～40分貝。
鍋爐排氣消聲器主要用于發電部門中的鍋爐點火排放消聲降噪。同時也廣泛用于石油、化工、冶金、紡織等工業的鍋爐點火排汽排放消聲。
三、鍋爐排氣消聲器產品特點
消聲器是阻止聲音傳播而允許氣流通過的一種器件，是消除蒸汽排放動力性噪聲的重要措施。衡量排汽消聲器的好壞，主要考慮以下三個方面：
1、消聲器的消聲量能滿足《工業企業噪聲衛生標準》的要求；
2、消聲器的適應性能（即適應低中頻譜寬帶和高溫高壓等）；
3、消聲器的結構性能。（尺寸合理、造價低、壽命長等）
四、鍋爐排氣消聲器技術參數表
|
型號 |
類別 |
外形尺寸 |
底座螺孔 |
接管規格 |
配套汽輪機型號 |
|
總長 |
外殼高度 |
殼體外徑 |
孔距 |
孔徑 |
孔數 |
|
L |
L1 |
D |
b |
d1 |
n |
d 0 ×δ |
|
PB-39-35/15( 過 ) |
中壓 |
1556 |
1356 |
460 |
322 |
20 |
4 |
57 × 3.5 |
N6 |
|
PB-39-65/25( 過 ) |
1848 |
1648 |
560 |
392 |
20 |
4 |
76 × 4 |
N12 |
|
PB-39-100/35( 過 ) |
1818 |
1618 |
675 |
472 |
20 |
4 |
108 × 4.5 |
N20 |
|
PB-39-130/40( 過 ) |
1890 |
1690 |
675 |
472 |
20 |
4 |
108 × 4.5 |
N25 |
|
PB-54-35/10( 過 ) |
次高壓 |
1296 |
1096 |
460 |
322 |
20 |
4 |
57 × 3.5 |
N6 |
|
PB-54-72/25( 過 ) |
1564 |
1364 |
560 |
392 |
20 |
4 |
76 × 5 |
N12 |
|
PB-100-130/40( 過 ) |
1854 |
1654 |
675 |
472 |
20 |
4 |
108 × 4.5 |
N25 |
|
PB-100-130/65( 過 ) |
高壓 |
2142 |
1942 |
675 |
472 |
23 |
4 |
108 × 4.5 |
N25 |
|
PB-100-220/60( 過 ) |
2142 |
1942 |
675 |
472 |
23 |
4 |
133 × 10 |
N50 |
|
PB-100-220/85( 過 ) |
2466 |
2266 |
675 |
472 |
23 |
4 |
133 × 10 |
N50 |
|
PB-100--410/100( 過 ) |
5646 |
2446 |
675 |
472 |
23 |
4 |
159 × 10 |
N100 |
|
PB-140- ( 過 ) |
超高壓 |
2358 |
2158 |
675 |
472 |
23 |
4 |
133 × 16 |
|
|
PB-140-670/200( 過 ) |
2854 |
2654 |
805 |
565 |
27 |
4 |
233 × 16 |
N200 |
|
PB-170-1000/200( 過 ) |
亞臨界 |
3100 |
2900 |
805 |
565 |
27 |
4 |
133 × 18 |
N300 |
|
PB-28/510-610/40( 過 ) |
再熱器出口 |
1854 |
1654 |
675 |
472 |
20 |
4 |
133 × 10 |
N200 |
|
PB-39-555-1000/100( 過 ) |
2646 |
2446 |
675 |
472 |
27 |
4 |
168 × 8 |
N300 |
用戶可提供設備的蒸汽參數、排放量及管道接口尺寸等資料，由本廠代為選型。
發電部門中的鍋爐蒸汽不僅高溫高壓,且排放頻帶寬,僅靠小孔消聲是不行的,我公司. 鍋爐排氣消聲器是根據抗、噴、阻復合消聲原理所研制，具有消聲量大、適應頻帶寬、針對性設計(低壓、中壓、次高壓、高壓、超高壓、亞臨界、超臨界等參數的各種鍋爐、壓力容器管道排汽放空),安裝方便的優點。 |
| |
|
|
|
|
