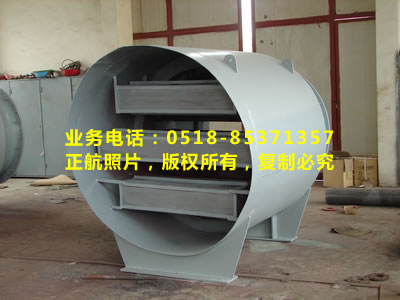

| 離心風機入口消聲器
|
| 產品名稱：離心風機入口消聲器 |
|
| 瀏覽次數： |
|
 產品詳細介紹 |
一、風機消音器適用范圍
主要用于各種系列的高壓離心通風機，用于降低進，出風口等空氣動力性噪聲。
FT型兩端均為法蘭聯接可串接于管道中，另一端為防雨帽，僅供設置在室外管道末端和封閉式機房進風口選用。
二、風機消音器結構原理
本FT型離心通風機消音器是根據阻聲片消聲原理所研制，該型消音器聲學性能優良，空氣動力性能良好；結構合理，便于安裝，是一種大風量阻性蜂窩式消音器 ，抗性段采用了多室抗性膠直管通道及十字形吸聲片形式，從而保證了在較寬頻帶范圍內具有足夠的消聲量。 FT型消音器結構由許多平行的單元消聲管排列組成，消聲管之間填充多孔吸聲材料，為減少氣流激發殼壁振動而產生輻射聲，在外殼上設置了加強筋。
三、風機消音器型號及參數
|
型號 |
參數 |
外形參考尺寸 |
阻力損失<Pa |
消音量 |
|
排風量 M3/h |
法蘭接口mm |
總長 mm |
外徑mm |
|
YF200 |
1000-3000 |
200 |
1500 |
600 |
100 |
15-25db(A) |
| YF300 |
3000-6000 |
300 |
1800 |
700 |
200 |
15-25db(A) |
| YF400 |
4000-8000 |
400 |
1800 |
800 |
235 |
15-25db(A) |
| YF500 |
8000-12000 |
500 |
2000 |
1000 |
250 |
15-25db(A) |
| YF600 |
10000-15000 |
600 |
2200 |
1200 |
260 |
15-25db(A) |
| YF700 |
12000-20000 |
700 |
2200 |
1400 |
270 |
15-25db(A) |
| YF800 |
15000-25000 |
800 |
2600 |
1500 |
275 |
15-25db(A) |
| YF900 |
17000-30000 |
900 |
2600 |
1600 |
280 |
15-25db(A) |
| YF1000 |
20000-35000 |
1000 |
2600 |
1800 |
290 |
15-25db(A) |
| YF1200 |
30000-60000 |
1200 |
2800 |
2000 |
300 |
15-25db(A) |
| YF1400 |
50000-100000 |
1400 |
2800 |
2100 |
600 |
15-25db(A) |
| YF1600 |
100000-200000 |
1600 |
30000 |
2300 |
800 |
15-25db(A) |
|
四、風機消音器選購：
1:流量。
2:接管尺寸。
注:因用戶熱力設備的排汽對象繁多，我廠可根據排汽量，蒸汽壓力，溫度及接管尺寸設計各種規格的消音器。
|
| |
|
|
|
|
